一、概述:

我之前有一篇文章写了Nginx作为web服务器的http与https的初探 作为nginx基础介绍,作为web服务器使用;今天要介绍的是nginx作为代理服务器和七层调度负载均衡的入门介绍;
实现内容:
通过nginx代理后端phpadmin网站,并通过nginx的代理达到动静内容分离;在代理上做缓存;

实验环境:
proxy:Centos7 模拟外网ip:172.16.3.152   内网Lan ip:192.168.56.254
后端静态节点n1.pkey.cn:
CentOS7 内网Lan ip:192.168.56.11
后端静态节点n2.pkey.cn:
CentOS7 内网Lan ip:192.168.56.12
测试客户端:ubuntu 16.04   ip:172.16.3.140

动静分离架构图
Nginx作为动静分离、缓存与负载均衡初探

二、ngin代理之动静分离

这回我们动态内容是php php-fpm mariadb  phpadmin
动态web 的配置
1、软件安装配置

#软件安装
[root@n2 ~]# yum install php php-fpm php-mysql php-mbstring php-mcrypt mariadb-server -y
#配置php-fpm
[root@n2 ~] cat  /etc/php-fpm.d/www.conf
[www]
listen = 0.0.0.0:9000
listen.allowed_clients = any
user = apache
group = apache
pm = dynamic
pm.max_children = 150
pm.start_servers = 5
pm.min_spare_servers = 5
pm.max_spare_servers = 35
pm.status_path = /status
ping.path = /ping
slowlog = /var/log/php-fpm/www-slow.log
php_admin_value[error_log] = /var/log/php-fpm/www-error.log
php_admin_flag[log_errors] = on
php_value[session.save_handler] = files
php_value[session.save_path] = /var/lib/php/session
#创建对应的php session目录
[root@n2 ~]# mkdir /var/lib/php/session -pv
[root@n2 ~]# chown apache:apache /var/lib/php/session

2、安装phpadmin

[root@n2 ~]# wget https://files.phpmyadmin.net/phpMyAdmin/4.0.10.20/phpMyAdmin-4.0.10.20-all-languages.tar.gz
[root@n2 ~]# mkdir -pv /data/apps
[root@n2 ~]# tar xvf phpMyAdmin-4.0.10.20-all-languages.tar.gz -C /data/apps/
[root@n2 apps]# ln -sv phpMyAdmin-4.0.10.20-all-languages/ pma
[root@n2 pma]# cp config.sample.inc.php config.inc.php
#只需要修改17行
$cfg['blowfish_secret'] = 'a8bdafda7c6d'; /

3、数据库配置

[root@n2 ~]# vim /etc/my.cnf.d/server.cnf
添加以下两行
[mysqld]
skip_name_resolve=ON
innodb_file_per_table=ON
启动数据库
[root@n2 ~]# systemctl restart mariadb
[root@n2 ~]# systemctl enable mariadb
#设置root密码
MariaDB [(none)]> set password for root@localhost=password("redhat");
Query OK, 0 rows affected (0.00 sec)

4、静态web配置

[root@n1 ~]# yum install nginx -y
[root@n1 ~]# mkdir -pv /data/nginx/html
[root@n1 ~]# cd /data/nginx/html
[root@n2 ~]# wget https://files.phpmyadmin.net/phpMyAdmin/4.0.10.20/phpMyAdmin-4.0.10.20-all-languages.tar.gz
[root@n1 ~]# tar xvf phpMyAdmin-4.0.10.20-all-languages.tar.gz -C /data/nginx/html
[root@n1 ~]# cd /data/nginx/html
[root@n1 ~]# ln -sv phpMyAdmin-4.0.10.20-all-languages/ pma
[root@n2 pma]# cp config.sample.inc.php config.inc.php
#只需要修改17行
$cfg['blowfish_secret'] = 'a8bdafda7c6d'; /     #可与动态上的不一样内容

#nginx配置
cat /etc/nginx/conf.d/phpadmin.conf
server{
    listen 80;
    server_name 192.168.56.11;
    root  /data/apps;

}

静态web中的作用就是提供phpadmin的静态内容 ,如html和图片等静态内容~

5、nginx proxy配置
安装nginx并配置代理

[root@proxy ~]# yum  install nginx -y
cat /etc/nginx/conf.d/phpadm.conf
server{
        listen 80;
        server_name phpadmin.pkey.cn;
        index index.php index.html;
        location / {
           root /data/nginx/html;
           proxy_pass http://192.168.56.11:80;   #静态反代到n1
        }
        location ~* \.php$ {
            fastcgi_pass 192.168.56.12:9000;     #php动态反代到n2
            fastcgi_index  index.php;
            include fastcgi_params;
            fastcgi_param  SCRIPT_FILENAME        /data/apps/$fastcgi_script_name;
        }
}

##检查并启动nginx服务
[root@proxy ~]#  nginx -t
[root@proxy ~]# systemctl start nginx

以上配置说明了:凡是php结尾的动态请求都发往192.168.56.12:9000处理;其他的则发往192.168.56.11:80来处理;
我的测试 是在ubuntu下的的
添加172.16.3.172   phpadmin.pkey.cn  条目到/etc/hosts中

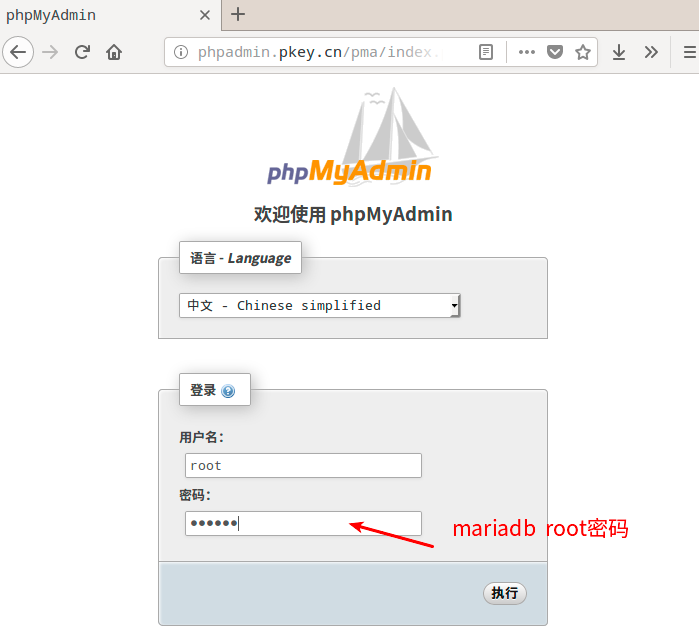

打开浏览器访问:http://phpadmin.pkey.cn/pma/index.php   如图:



以上的两个网页中图片静态资源也能正常访问,我们检验下静态的图片是不是从n1的网站提供的;
到n1.pkey.cn静态web上看日志 :

[root@n1 conf.d]# tail -f /var/log/nginx/access.log
192.168.56.254 - - [11/Jan/2018:02:58:11 -0500] "GET /pma/themes/dot.gif HTTP/1.0" 200 43 "-" "Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:57.0) Gecko/20100101 Firefox/57.0" "-"
192.168.56.254 - - [11/Jan/2018:02:58:11 -0500] "GET /pma/themes/pmahomme/img/ajax_clock_small.gif HTTP/1.0" 200 1810 "-" "Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:57.0) Gecko/20100101 Firefox/57.0" "-"
.......以下省略.......

可以看在刷新http://phpadmin.pkey.nc/pma/index.php时日志上都是"GET /pma/themes/dot.gif"类型的图片文件访问记录另外看到日志上的访问是代理的内网ip即:192.168.56.254,如何给出真实请求ip?

6、代理转发客户端请求真实ip
需要在nginx proxy上添加如下信息:

location / {
           root /data/nginx/html;
           proxy_pass http://192.168.56.11:80;   #静态反代到n1
                     proxy_set_header  X-Forwarded-For $remote_addr;
        }

重新加载nginx
再次访问http://phpadmin.pkey.cn/pma/index.php
查看n1上的日志信息:

[root@n1 nginx]# tail -f access.log
192.168.56.254 - - [11/Jan/2018:03:23:35 -0500] "GET /pma/themes/dot.gif HTTP/1.0" 200 43 "-" "Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:57.0) Gecko/20100101 Firefox/57.0" "172.16.3.140"
192.168.56.254 - - [11/Jan/2018:03:23:35 -0500] "GET /pma/themes/pmahomme/img/sprites.png HTTP/1.0" 200 61899 "-" "Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:57.0) Gecko/20100101 Firefox/57.0" "172.16.3.140"
192.168.56.254 - - [11/Jan/2018:03:25:40 -0500] "GET /pma/themes/pmahomme/jquery/jquery-ui-1.9.2.custom.css HTTP/1.0" 404 169 "-" "Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:57.0) Gecko/20100101 Firefox/57.0" "172.16.3.140"
192.168.56.254 - - [11/Jan/2018:03:25:40 -0500] "GET /pma/themes/pmahomme/img/logo_right.png HTTP/1.0" 404 169 "-" "Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:57.0) Gecko/20100101 Firefox/57.0" "172.16.3.140"
192.168.56.254 - - [11/Jan/2018:03:25:40 -0500] "GET /pma/themes/dot.gif HTTP/1.0" 404 169 "-" "Mozilla/5.0 (X11; Ubuntu; Linux x86_64; rv:57.0) Gecko/20100101 Firefox/57.0" "172.16.3.140"

可以看到日志每条的最后面都有172.16.3.140 这个地址就是我的测试机器的ip;

7、给代理服务器加上缓存
a、针对静态内容的cache,由ngx_http_proxy_module模块中的   proxy_cache_path 指令实现,必须放在http区域中
以下是应用实例:

[root@proxy ~]# cat /etc/nginx/nginx.conf
...
http{
...
proxy_cache_path  /data/nginx/cache levels=1:2 keys_zone=scache:10m inactive=3m max_size=2g;
...
}
[root@proxy ~]# mkdir -pv /data/nginx

proxy_cache_path参数说明:
/data/nginx/cache    #缓存路径
levels=1:2    #路径的结构
keys_zone=scache:10m   #键区域名及大小
inactive=3m     #活动时间
max_size=2g    #使用2g硬盘做缓存
更详细使用说明了看官方文档

b、php-fpm fastcgi缓存配置
针对动态的php 缓存配置同样需要配置在http区域中如下:

[root@proxy ~]# cat /etc/nginx/nginx.conf
...
http{
...
proxy_cache_path  /data/nginx/cache levels=1:2 keys_zone=scache:10m inactive=3m max_size=2g;
fastcgi_cache_path  /data/nginx/fcgicache levels=2:1 keys_zone=fcache:10m max_size=2g;
...
}
[root@proxy ~]# mkdir -pv /data/nginx

这里的缓存名叫fcache
参数意义与静态的意义类似更多的使用说明请看官方文档

最终proxy 上phpadmin.conf配置文件如下:

[root@proxy ~]#cache /etc/nginx/conf.d/phpadmin.conf
server{
        listen 80;
        server_name phpadmin.pkey.cn;
        index index.php index.html;
        location / {
           proxy_pass http://192.168.56.11:80;   #静态反代到n1
       proxy_set_header  X-Forwarded-For $remote_addr;
           proxy_cache   scache;      #启用定义缓存
       proxy_cache_valid 200 302 10m;        #各状态缓存时间
       proxy_cache_valid 301      1h;
           proxy_cache_valid any      1m;
        }

        location ~* \.php$ {
            fastcgi_pass 192.168.56.12:9000;     #php动态反代到n2
            fastcgi_index  index.php;
            include fastcgi_params;
            fastcgi_param  SCRIPT_FILENAME        /data/apps/$fastcgi_script_name;
            fastcgi_cache   fcache;          #启用定义好的缓存
            fastcgi_cache_key $request_uri;
        fastcgi_cache_valid 200 302 10m;       #各状态缓存时间
        fastcgi_cache_valid 301    1h;
        fastcgi_cache_valid any     1m;
        }
}

#检查配置并重启nginx服务
[root@proxy ~]# nginx -t
[root@proxy ~]# systemctl restart nginx

再次请求访问http://phpadmin.pkey.cn/pma/index.php

查看缓存:

[root@proxy nginx]# cd cache/
[root@proxy cache]# ls
2  6  9  d  e
[root@proxy cache]# cd ../fcgicache/
[root@proxy fcgicache]# ls -alh
总用量 0
drwx------ 4 nginx root  24 1月  11 17:05 .
drwxr-xr-x 4 root  root  34 1月  11 16:53 ..
drwx------ 3 nginx nginx 14 1月  11 17:05 d4
drwx------ 3 nginx nginx 14 1月  11 17:05 d7

可以看出访问的内容已经被缓存;以上就是动静分离并分别缓存的实例!
可以自行在其他客户端上用ab工具测试,使用与不使用缓存访问的效率与速度
ab -c 100 -n 2000 http://phpadmin.pkey.cn/pma/index.php
这里就不贴过程了,效果还是很明显的!
